Tải Thư Viện CB MCCB Trong CAD Chuẩn Kỹ Thuật (Link Gốc)
Thư viện CB MCCB trong CAD là tài liệu không thể thiếu đối với mọi kỹ sư điện khi triển khai bản vẽ thiết kế hệ thống điện công nghiệp và dân dụng. Việc sở hữu một bộ Block chuẩn không chỉ giúp bạn đẩy nhanh tiến độ thiết kế mà còn đảm bảo tính chính xác tuyệt đối về mặt kỹ thuật theo tiêu chuẩn IEC và TCVN.
Mục lục bài viết:
Vì sao kỹ sư cần bộ thư viện CB MCCB chuẩn?
Trong môi trường làm việc áp lực cao với những deadline gắt gao, việc ngồi vẽ lại từng ký hiệu Aptomat (CB) hay MCCB là một sự lãng phí thời gian vô ích. Thư viện thiết bị điện được xây dựng sẵn giúp bạn đồng bộ hóa toàn bộ dự án, tránh những sai sót ngớ ngẩn về kích thước khi bố trí thiết bị vào tủ điện thực tế.
Hơn nữa, các file DWG tại Webdien.vn được thiết kế với tỷ lệ 1:1, tích hợp đầy đủ các Attributes cần thiết để bạn dễ dàng thống kê khối lượng (BOM) tự động. Điều này đặc biệt quan trọng đối với các dự án yêu cầu tính chuyên nghiệp và độ chính xác cao như chung cư cao tầng hay nhà máy sản xuất.
Danh sách file thư viện CAD thiết bị đóng cắt

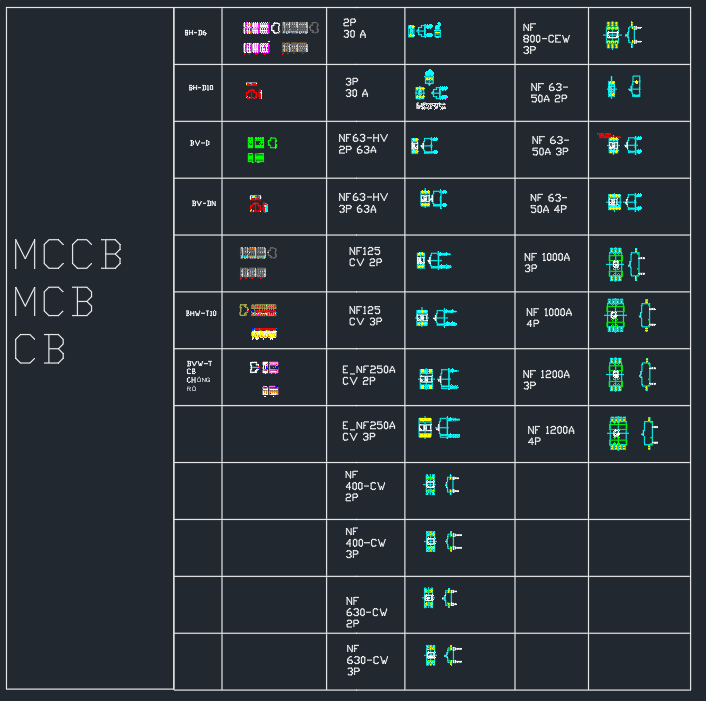

Dưới đây là bảng tổng hợp các loại file thư viện CB MCCB trong CAD mà Webdien.vn đang cung cấp. Các bạn có thể lựa chọn bộ thư viện phù hợp với thương hiệu thiết bị mà công trình đang sử dụng.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Trạng Thái |
|---|---|---|---|---|
| Block_MCCB_Mitsubishi_Full | .dwg | AutoCAD | 2010+ | Sẵn sàng |
| Ký hiệu CB tép Schneider | .dwg | AutoCAD | 2007+ | Sẵn sàng |
| Mẫu tủ điện tổng MSB đầy đủ | .dwg | AutoCAD | 2013+ | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Cách sử dụng Block CB MCCB trong AutoCAD
Sau khi tải file về, việc sử dụng các block này rất đơn giản. Tuy nhiên, để tối ưu hóa quy trình thiết kế, bạn nên tuân thủ các bước sau:
Sử dụng lệnh Design Center (DC)
Thay vì mở trực tiếp file rồi copy-paste, bạn nên sử dụng lệnh DC trong AutoCAD để quản lý thư viện. Cách này giúp bản vẽ của bạn “sạch” hơn, tránh mang theo các Layer hoặc Dimstyle rác từ file nguồn.
Quản lý Layer cho thiết bị đóng cắt
Hãy đảm bảo các ký hiệu MCCB được đặt đúng Layer quy định (thường là Layer “DIEN_THIET_BI”). Việc phân loại Layer rõ ràng giúp ích rất nhiều khi bạn cần xuất file sang các phần mềm mô phỏng hoặc tính toán sụt áp sau này.
“Một bản vẽ đẹp không chỉ nằm ở ký hiệu, mà còn nằm ở sự chuẩn xác về mặt kích thước vật lý của thiết bị khi lắp ráp.”
Tiêu chuẩn kỹ thuật và quy cách thể hiện
Mỗi ký hiệu trong bộ thư viện CB MCCB trong CAD của chúng tôi đều tuân thủ nghiêm ngặt tiêu chuẩn IEC 60617. Điều này đảm bảo rằng bản vẽ của bạn có thể được đọc hiểu bởi các kỹ sư trên toàn thế giới mà không gặp rào cản về ngôn ngữ kỹ thuật.
Chúng tôi cung cấp cả hai dạng bản vẽ: Sơ đồ nguyên lý (Single Line Diagram) và Bản vẽ lắp đặt (Layout). Đối với bản vẽ lắp đặt, các chi tiết như lỗ bắt vít, kích thước tay gạt đều được thể hiện tỉ mỉ, giúp bộ phận sản xuất tủ điện thi công chính xác nhất.
