Thư viện CAD nội thất văn phòng là công cụ không thể thiếu giúp kiến trúc sư và kỹ sư điện tối ưu hóa thời gian thiết kế mặt bằng chuyên nghiệp.

Tại sao cần bộ thư viện CAD nội thất văn phòng chuẩn?

Hãy tưởng tượng bạn đang đối mặt với một deadline thiết kế hệ thống điện và bố trí mặt bằng văn phòng cho một sàn chung cư hạng A rộng 500m2. Việc phải tự tay vẽ lại từng chiếc bàn làm việc, ghế xoay hay cụm tủ hồ sơ không chỉ gây lãng phí thời gian mà còn dễ dẫn đến sai sót về tỉ lệ thực tế giữa thiết bị điện và đồ nội thất.

Sử dụng thư viện CAD nội thất văn phòng được chuẩn hóa giúp các kỹ sư và nhà thiết kế duy trì tính đồng nhất cho toàn bộ bản vẽ. Khi các block được tạo sẵn với tỉ lệ thực (thường là đơn vị mm), việc tính toán khoảng cách đặt ổ cắm âm sàn, vị trí đèn chiếu sáng hay các điểm kết nối mạng trở nên chính xác tuyệt đối, giảm thiểu rủi ro xung đột kỹ thuật khi thi công thực tế.

“Một bản vẽ kỹ thuật sạch sẽ, đúng chuẩn với các block nội thất chi tiết không chỉ thể hiện sự chuyên nghiệp của người thiết kế mà còn giúp chủ đầu tư dễ dàng hình dung không gian làm việc tương lai.”

Chi tiết danh sách file CAD nội thất văn phòng tại Webdien.vn

Dưới đây là bảng tổng hợp các nhóm file thư viện CAD nội thất văn phòng mà Webdien.vn đang cung cấp. Các file này đã được đội ngũ kỹ thuật của chúng tôi kiểm tra, dọn dẹp layer rác và tối ưu dung lượng để đảm bảo máy tính không bị giật lag khi mở các bản vẽ lớn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và chèn Block vào bản vẽ AutoCAD

Việc sử dụng thư viện CAD nội thất văn phòng khá đơn giản, tuy nhiên để tránh các lỗi nhảy font hoặc sai tỉ lệ, bạn nên thực hiện theo các bước sau:

1. Tải file: Nhấp vào nút download tại Webdien.vn và giải nén thư mục chứa file .dwg.
2. Mở file thư viện: Mở file AutoCAD chứa các block nội thất bằng phần mềm AutoCAD phiên bản tương ứng hoặc cao hơn.
3. Sử dụng Design Center: Nhấn tổ hợp phím Ctrl + 2 để mở bảng Design Center, sau đó tìm đến file thư viện đã tải để kéo thả trực tiếp các block cần thiết vào bản vẽ hiện hành.
4. Lệnh Insert (I): Bạn cũng có thể dùng lệnh I (Insert) để duyệt file và chèn toàn bộ nội dung file thư viện vào bản vẽ của mình như một khối block tổng.

Ứng dụng thực tế trong thiết kế hệ thống điện và nội thất

Bộ thư viện CAD nội thất văn phòng không chỉ dành cho mục đích trang trí bản vẽ mà còn mang lại giá trị kỹ thuật cực kỳ lớn cho các nhóm đối tượng khác nhau.

Đối với Kỹ sư Điện & MEP

Kỹ sư điện sử dụng các block bàn ghế để xác định vị trí chính xác của ổ cắm âm sàn (Floor box) và các đầu chờ cáp mạng. Nếu không có kích thước bàn thực tế trong file CAD, việc thi công ổ cắm có thể bị lệch, dẫn đến tình trạng ổ cắm nằm dưới chân bàn hoặc xa tầm với của nhân viên văn phòng.

Đối với Kiến trúc sư và Thiết kế nội thất

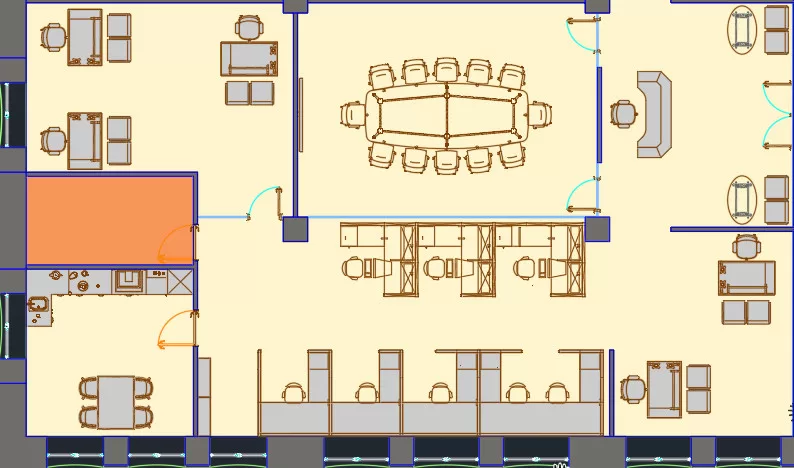

Giúp triển khai mặt bằng bố trí nội thất (Layout) nhanh chóng. Việc thay đổi phương án bố trí từ văn phòng đóng sang không gian mở trở nên linh hoạt hơn bao giờ hết nhờ vào khả năng copy và rotate các cụm block bàn ghế làm việc mẫu từ thư viện CAD nội thất văn phòng.

Các lưu ý kỹ thuật quan trọng khi sử dụng thư viện

Mặc dù việc sử dụng file có sẵn rất tiện lợi, các bạn kỹ sư cần lưu ý một số vấn đề sau để bản vẽ đạt chuẩn TCVN hoặc IEC:

• Kiểm tra đơn vị (Units): Luôn đảm bảo bản vẽ chính và file thư viện cùng đơn vị (thường là Millimeters). Sử dụng lệnh UN để kiểm tra.
• Quản lý Layer: Sau khi chèn block, hãy chuyển chúng về layer nội thất chuyên biệt để dễ dàng quản lý hiển thị (bật/tắt) khi in ấn bản vẽ điện.
• Lệnh Purge (PU): Sau khi hoàn thành bản vẽ, hãy dùng lệnh PU để xóa bỏ các định nghĩa layer và block thừa, giúp giảm dung lượng file xuống mức thấp nhất.
• Tỉ lệ Scale: Một số block từ nguồn khác có thể bị phóng to/thu nhỏ 10 hoặc 100 lần. Hãy dùng lệnh SC với tham số Reference để đưa về đúng kích thước thật của nội thất.

Đóng góp & Cập nhật thư viện cùng Webdien.vn

Webdien.vn không ngừng nỗ lực để mang lại bộ thư viện CAD nội thất văn phòng hoàn thiện nhất. Chúng tôi luôn hoan nghênh những đóng góp từ cộng đồng kỹ sư và kiến trúc sư để kho dữ liệu ngày một phong phú hơn.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
