Thư viện CAD cẩu tự hành chuyên sâu: Tải file dwg chuẩn kỹ thuật

Thư viện CAD cẩu tự hành là công cụ không thể thiếu giúp các kỹ sư tiết kiệm hàng giờ đồng hồ khi lập bản vẽ biện pháp thi công phức tạp.

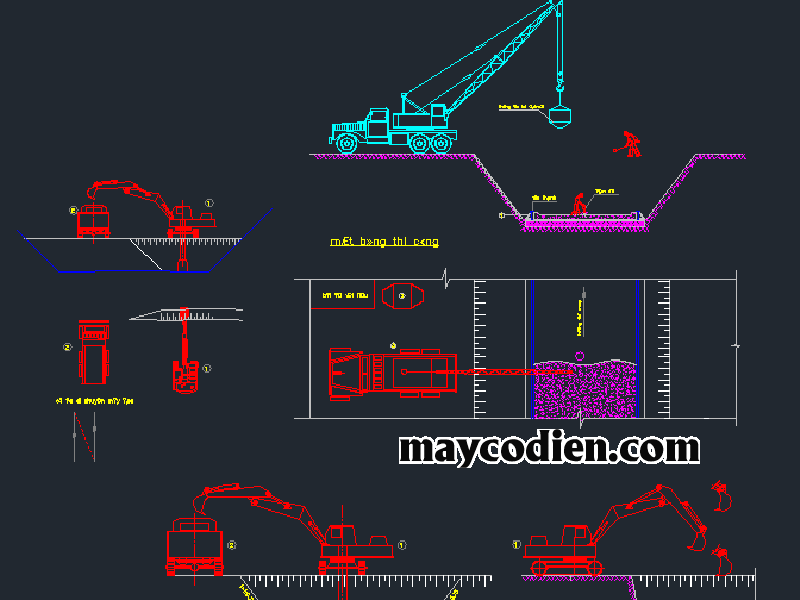

1. Danh sách file CAD cẩu tự hành phổ biến

Việc sở hữu một bộ thư viện cad cẩu tự hành chất lượng giúp bạn đảm bảo độ chính xác tuyệt đối khi tính toán khoảng cách vận hành và an toàn lưới điện. Tại Webdien.vn, chúng tôi tổng hợp các dòng xe cẩu từ 2.5 tấn đến các dòng chuyên dụng lớn hơn, giúp bạn dễ dàng lựa chọn đúng model cho dự án của mình.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

2. Hướng dẫn tải và sử dụng bản vẽ xe cẩu

Theo kinh nghiệm thực tế, việc sử dụng các block thư viện cad cẩu tự hành không chỉ đơn giản là copy-paste. Để bản vẽ chuyên nghiệp, bạn cần thực hiện theo các bước chuẩn hóa để tránh lỗi font hoặc sai lệch tỷ lệ khi in ấn.

Đầu tiên, sau khi tải file từ Webdien.vn, hãy kiểm tra đơn vị bản vẽ (thường dùng Unit là mm). Bạn nên tạo một lớp (layer) riêng biệt cho thiết bị nâng hạ để dễ dàng quản lý hiển thị. Các block của chúng tôi đều được làm sạch rác (purge), giúp bản vẽ của bạn nhẹ hơn và không gây giật lag khi thao tác trên các file quy hoạch lớn.

Cách bước Import Block chuẩn xác

Bạn hãy dùng lệnh “Insert” (phím tắt I) hoặc Design Center (Ctrl+2) để kéo trực tiếp các xe cẩu bánh lốp autocad vào bản vẽ hiện hành. Việc này giúp giữ nguyên các thuộc tính thuộc về block gốc mà không làm loạn hệ thống Layer của bạn.

3. Ứng dụng thực tế trong ngành điện và xây dựng

Trong các dự án trạm biến áp hoặc đường dây truyền tải, việc bố trí thư viện cad cẩu tự hành trên bản vẽ tổng thể là bắt buộc để xin phê duyệt biện pháp thi công. Điều này giúp chủ đầu tư hình dung được không gian chiếm dụng của xe cẩu khi vươn cần.

Đối với kỹ sư thiết kế biện pháp

Kỹ sư cần sử dụng mặt đứng của xe cẩu để kiểm tra khoảng cách an toàn phóng điện. Việc có sẵn các block cad cẩu tự hành đúng kích thước thực tế giúp loại bỏ các sai số nguy hiểm có thể dẫn đến tai nạn trên công trường.

Đối với kiến trúc sư và phối cảnh

Các kiến trúc sư thường sử dụng các model xe cẩu để tạo sự sinh động cho các bản vẽ diễn họa thi công công trình. Sự hiện diện của thiết bị máy móc giúp bản vẽ có tính thực tiễn cao hơn trong mắt khách hàng.

4. Lưu ý quan trọng về tiêu chuẩn kỹ thuật

Mặc dù thư viện của Webdien.vn được xây dựng rất chi tiết, nhưng mỗi loại xe cẩu thực tế lại có biểu đồ tải trọng (load chart) khác nhau. Bạn không nên chỉ dựa vào hình dáng đồ họa mà quên đi thông số tải trọng cho phép của thiết bị tại hiện trường.

Chúng tôi khuyến cáo các bạn nên sử dụng phiên bản AutoCAD đời cao để mở các file có tích hợp Dynamic Block. Tính năng này cho phép bạn thay đổi chiều dài cần cẩu chỉ bằng một thao tác kéo chuột đơn giản, vô cùng tiện lợi khi thay đổi phương án thi công đột xuất.

5. Đóng góp và cập nhật thư viện cùng Webdien.vn

Cộng đồng kỹ sư tại Webdien.vn luôn mong muốn nhận được những bản vẽ thực tế từ các bạn. Nếu bạn có những mẫu thư viện cad cẩu tự hành độc đáo hoặc các dòng xe mới nhất, hãy chia sẻ để cùng nhau xây dựng hệ sinh thái đồ họa kỹ thuật điện lớn mạnh nhất Việt Nam.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
