Thư Viện CAD Hồ Nước Và Bản Vẽ Chi Tiết Lắp Đặt Chuẩn Kỹ Thuật

Cad thư viện hồ nước là một trong những tài liệu không thể thiếu đối với các kỹ sư cơ điện (MEP) và nhà thiết kế hệ thống cấp thoát nước khi triển khai hồ sơ thi công thực tế. Bạn đang gặp khó khăn trong việc tìm kiếm các block đồng hồ nước đúng tỷ lệ hay các chi tiết lắp đặt chuẩn theo quy định của công ty cấp nước? Webdien.vn hiểu rằng việc tự vẽ lại từng chi tiết nhỏ sẽ làm tiêu tốn rất nhiều thời gian quý báu của bạn, đặc biệt là trong giai đoạn deadline dự án đang cận kề.

Mục lục nội dung

• Danh sách file thư viện CAD hồ nước tiêu chuẩn
• Hướng dẫn tải và sử dụng block CAD hiệu quả
• Ứng dụng thực tế trong thiết kế và thi công MEP
• Lưu ý kỹ thuật và tiêu chuẩn lắp đặt đồng hồ nước
• Đóng góp và cập nhật thư viện cùng Webdien.vn
• Câu hỏi thường gặp (FAQ)

Danh sách file thư viện CAD hồ nước tiêu chuẩn

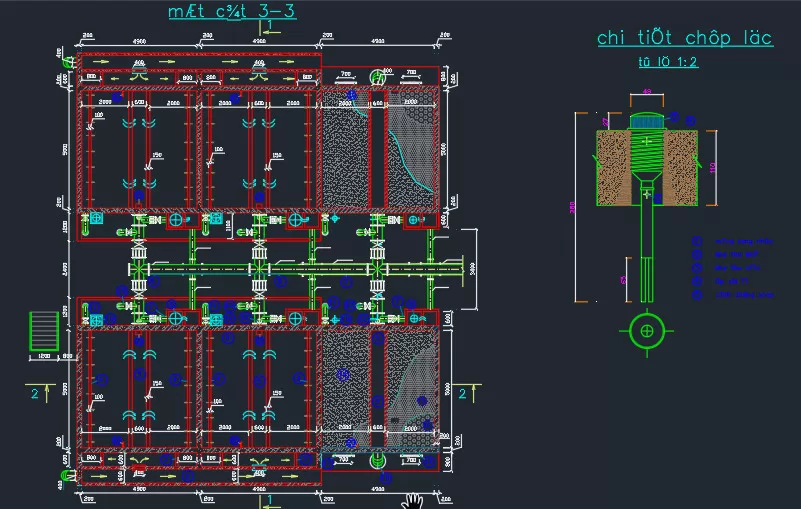

Dưới đây là bảng tổng hợp các file bản vẽ chi tiết và block CAD hồ nước được đội ngũ Webdien.vn sưu tầm và kiểm định về mặt kỹ thuật. Các file này bao gồm đầy đủ các bộ phận như van chặn, đồng hồ đo lưu lượng, khớp nối mềm và các phụ kiện đi kèm theo đúng sơ đồ lắp đặt thực tế tại các công trình dân dụng và công nghiệp hiện nay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng block CAD hiệu quả

Theo kinh nghiệm thực tế của các kỹ sư tại Webdien.vn, việc sử dụng cad thư viện hồ nước không chỉ đơn thuần là copy-paste. Để bản vẽ của bạn trông chuyên nghiệp và không bị lỗi khi in ấn, bạn cần thực hiện một số bước kiểm tra cơ bản. Đầu tiên, hãy kiểm tra đơn vị (Unit) của file nguồn, thông thường các bản vẽ MEP tại Việt Nam sẽ sử dụng đơn vị Milimet (mm). Nếu file thư viện đang ở đơn vị Inches, bạn cần scale lại theo tỷ lệ 25.4 để khớp với bản vẽ thiết kế chính.

Tiếp theo, hãy chú ý đến việc quản lý Layer. Các block hồ nước trong thư viện của chúng tôi thường được đặt ở Layer 0 để bạn có thể dễ dàng quản lý màu sắc và nét in theo Layer của dự án. Khi chèn vào bản vẽ, hãy sử dụng lệnh “Insert” hoặc kéo thả trực tiếp, sau đó sử dụng lệnh “Rename” để đổi tên block nếu cần tránh trùng lặp với các thiết bị khác trong hệ thống cấp thoát nước.

Ứng dụng thực tế trong thiết kế và thi công MEP

Dành cho kỹ sư thiết kế cấp thoát nước

Trong các dự án chung cư cao tầng, việc bố trí cụm đồng hồ nước tại hành lang kỹ thuật yêu cầu sự chính xác cực cao về không gian lắp đặt. Thư viện CAD này cung cấp các kích thước thực tế của các loại đồng hồ nước phổ biến trên thị trường, giúp bạn tính toán khoảng hở tối thiểu giữa các ống và tường một cách chuẩn xác, tránh tình trạng xung đột không gian khi ra ngoài công trường.

Dành cho nhà thầu thi công và giám sát

Các bản vẽ chi tiết lắp đặt (Shop Drawing) cần thể hiện rõ vị trí các van khóa, y lọc và đồng hồ nước. Việc sở hữu một bộ thư viện block CAD hồ nước chuẩn giúp bộ phận Shop Drawing triển khai hồ sơ nhanh hơn, đồng thời giúp giám sát hiện trường có cơ sở để đối chiếu, kiểm tra quy cách lắp đặt của đội ngũ công nhân, đảm bảo đúng yêu cầu kỹ thuật của chủ đầu tư và đơn vị quản lý nước sạch.

Lưu ý kỹ thuật và tiêu chuẩn lắp đặt đồng hồ nước

Khi sử dụng các file trong cad thư viện hồ nước, bạn cần đối chiếu với các tiêu chuẩn hiện hành như TCVN hoặc quy định riêng của từng địa phương. Một số lưu ý quan trọng bao gồm: vị trí lắp đặt phải dễ dàng tiếp cận để ghi chỉ số và bảo trì, chiều dài đoạn ống thẳng trước và sau đồng hồ nước phải tuân thủ đúng yêu cầu của nhà sản xuất (thường là 5D trước và 3D sau) để đảm bảo độ chính xác của phép đo lưu lượng.

Bên cạnh đó, các block CAD cần thể hiện rõ chiều dòng chảy của nước. Trong bản vẽ kỹ thuật, hướng mũi tên trên thân đồng hồ nước phải trùng với hướng dòng chảy trong hệ thống. Việc bỏ qua chi tiết nhỏ này trong bản vẽ thiết kế có thể dẫn đến những sai sót ngớ ngẩn nhưng gây hậu quả lớn khi triển khai lắp đặt thực tế tại công trình.

Đóng góp và cập nhật thư viện cùng Webdien.vn

Thư viện tại Webdien.vn được xây dựng dựa trên sự đóng góp của cộng đồng hàng nghìn kỹ sư, kiến trúc sư trên khắp cả nước. Chúng tôi luôn mong muốn mang đến những tài liệu chất lượng nhất, sát với thực tế thi công nhất. Nếu bạn có những bản vẽ chi tiết hồ nước tâm đắc hoặc những block thiết bị nước mới nhất, đừng ngần ngại chia sẻ với chúng tôi để cùng nhau xây dựng một cộng đồng kỹ thuật vững mạnh.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
