Cách vẽ ren vít trong CAD nhanh chuẩn từ thư viện Webdien.vn

Cách vẽ ren vít trong CAD từ thư viện là giải pháp tối ưu giúp các kỹ sư điện và cơ khí giải quyết bài toán deadline khi phải xử lý hàng trăm chi tiết lắp ráp phức tạp.

Tại sao nên dùng thư viện thay vì vẽ tay khi vẽ ren vít trong CAD?

Trong thiết kế hệ thống điện và giá đỡ cơ khí, việc ngồi vẽ từng đường xoắn ốc hay đường chân ren cho mỗi chiếc bu lông là một sự lãng phí thời gian khủng khiếp. Thông thường, một bản vẽ tủ điện công nghiệp có thể chứa tới hàng chục loại vít khác nhau từ M4 đến M20.

Việc sử dụng thư viện block giúp bạn đảm bảo tính đồng nhất. Khi bạn sử dụng các block CAD chuẩn từ Webdien.vn, các đường nét như đỉnh ren (nét đậm) và chân ren (nét mảnh) đã được thiết lập đúng quy chuẩn kỹ thuật ISO và TCVN, giúp bản vẽ chuyên nghiệp hơn trong mắt chủ đầu tư.

Sử dụng thư viện không chỉ là lười biếng, đó là quy trình hóa công việc để giảm thiểu sai sót kỹ thuật không đáng có.

Danh sách thư viện block ren vít và phụ kiện cơ điện chuẩn

Dưới đây là tổng hợp các mẫu file thư viện ốc vít cad được đội ngũ Webdien.vn kiểm duyệt, đảm bảo tỷ lệ 1:1 và phân tách layer rõ ràng để bạn có thể dùng ngay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn chi tiết cách vẽ ren vít trong CAD từ thư viện có sẵn

Để bắt đầu, bạn cần tải bộ thư viện từ đường dẫn phía trên. Sau đó, hãy thực hiện theo các bước chuyên nghiệp sau để tối ưu hóa quy trình vẽ CAD của mình.

Bước 1: Mở bản vẽ thư viện và chọn mẫu

Đừng bao giờ vẽ đè lên file thư viện gốc. Hãy mở file thư viện, tìm đến loại vít bạn cần (ví dụ vít đầu lục giác, vít đầu bằng). Sử dụng lệnh Ctrl+C để sao chép block đó.

Bước 2: Sử dụng lệnh Design Center (DC)

Một cách chuyên nghiệp hơn là sử dụng lệnh ADCENTER (phím tắt DC). Bạn có thể duyệt đến file thư viện đã tải, chọn mục “Blocks” và kéo trực tiếp con vít cần dùng vào bản vẽ đang thiết kế. Cách này giúp quản lý layer tốt hơn.

Bước 3: Điều chỉnh tỷ lệ Scale và Rotate

Thông thường các block tại Webdien.vn đã được vẽ theo tỷ lệ 1:1 (đơn vị mm). Tuy nhiên, nếu bản vẽ của bạn dùng hệ inch hoặc tỷ lệ khác, hãy dùng lệnh SC để điều chỉnh. Đừng quên dùng lệnh RO để xoay vít theo đúng hướng lắp đặt của giá đỡ.

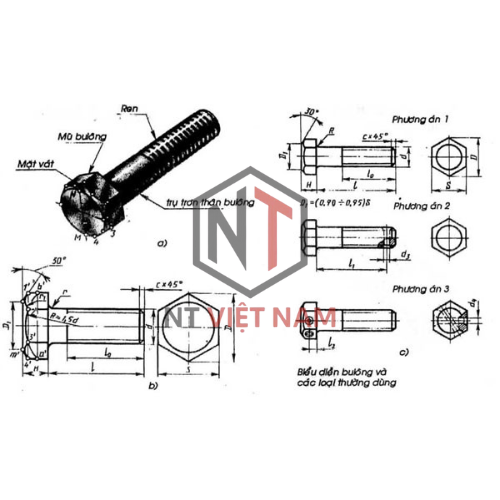

Lưu ý về tiêu chuẩn kỹ thuật và ký hiệu ren khi vẽ

Dù bạn dùng thư viện, vẫn cần nắm vững quy tắc để kiểm tra xem block đó có đúng chuẩn hay không. Điều này cực kỳ quan trọng đối với các kỹ sư giám sát khi duyệt bản vẽ thi công.

• Đường đỉnh ren: Phải được vẽ bằng nét đậm (nét liền đậm).
• Đường chân ren: Phải được vẽ bằng nét mảnh (thường là 1/2 nét đậm) và chỉ vẽ 3/4 vòng tròn nếu là hình chiếu đứng từ trên xuống.
• Khoảng cách ren: Đối với các loại vít tiêu chuẩn M, khoảng cách này phải tương ứng với bước ren (pitch) thực tế để tránh va chạm cơ khí khi mô phỏng 3D.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
