Cách tạo thư viện trong CAD 2007 chuyên nghiệp cho kỹ sư điện

Bạn đang đối mặt với deadline sát nút nhưng lại mất quá nhiều thời gian để vẽ lại từng ký hiệu thiết bị điện? Việc biết cách tạo thư viện trong CAD 2007 không chỉ là kỹ năng cơ bản mà còn là chìa khóa giúp các kỹ sư nâng cao năng suất gấp 5 lần so với thông thường.

Tại sao kỹ sư điện cần xây dựng thư viện CAD 2007 riêng?

Trong môi trường thiết kế kỹ thuật, sự lặp lại là kẻ thù của hiệu suất. Đối với một kỹ sư điện, việc vẽ đi vẽ lại các ký hiệu như CB, ổ cắm, tủ điện hay đèn chiếu sáng trên mỗi bản vẽ mới là một sự lãng phí tài nguyên khủng khiếp. Khi bạn nắm vững cách tạo thư viện trong CAD 2007, bạn đang xây dựng một “kho vũ khí” cá nhân giúp chuẩn hóa mọi hồ sơ thiết kế.

Việc sở hữu một hệ thống Block (khối) đồng nhất giúp bản vẽ của bạn trông chuyên nghiệp hơn trong mắt chủ đầu tư. Đồng thời, nó giúp việc bóc tách khối lượng (BOQ) trở nên chính xác tuyệt đối nhờ các thuộc tính Attribute được gán sẵn trong từng đối tượng. Đây là nền tảng quan trọng trước khi bạn tiến tới các phần mềm cao cấp hơn như Revit hay BIM.

Hướng dẫn chi tiết cách tạo Block thư viện trong CAD 2007

Để tạo ra một thư viện chất lượng, chúng ta cần thực hiện qua hai công đoạn chính: tạo Block nội bộ và xuất Block ra file rời để dùng cho nhiều dự án khác nhau.

Bước 1: Vẽ đối tượng và sử dụng lệnh Block (B)

Đầu tiên, bạn hãy vẽ ký hiệu thiết bị theo đúng tỷ lệ thực tế hoặc tỷ lệ quy ước (ví dụ mm). Sau đó, gõ lệnh B (Block) để mở hộp thoại Block Definition. Tại đây, hãy đặt tên gợi nhớ (ví dụ: Den_LED_600x600), chọn điểm chèn (Base Point) thường là tâm đối tượng, và chọn toàn bộ nét vẽ. Lưu ý nên để layer của các nét vẽ về layer “0” để khi chèn vào bản vẽ mới, Block sẽ tự động nhận thuộc tính của layer hiện hành.

Bước 2: Sử dụng lệnh WBlock (W) để lưu thư viện ra ổ cứng

Đây là bước then chốt trong cách tạo thư viện trong CAD 2007. Lệnh Block chỉ lưu đối tượng trong bản vẽ hiện tại. Để dùng cho vĩnh viễn, bạn dùng lệnh W (WBlock). Lệnh này cho phép bạn xuất Block đã tạo thành một file .dwg riêng lẻ. Hãy tạo một thư mục riêng trong ổ D với tên “THU VIEN CAD DIEN” và lưu các file này vào đó để tránh thất lạc khi cài lại Win.

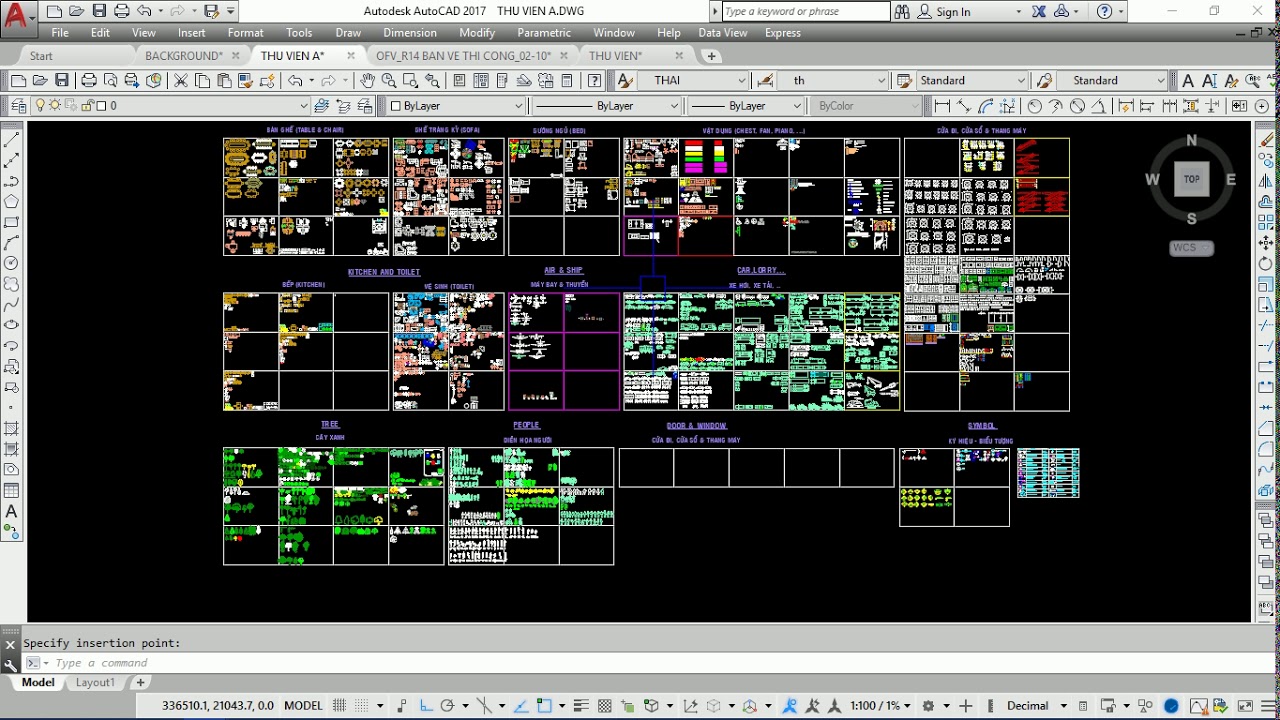

Cách quản lý và lưu trữ thư viện file DWG khoa học

Xây dựng thư viện đã khó, quản lý chúng sao cho dễ tìm lại càng khó hơn. Webdien.vn khuyên bạn nên phân loại theo cấu trúc cây thư mục. Ví dụ: Thiết bị đóng cắt > MCB, MCCB, ACB; Chiếu sáng > Đèn nội thất, Đèn sân vườn. Việc này giúp bạn không bị rối khi số lượng file lên đến hàng ngàn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Các tiêu chuẩn kỹ thuật khi tạo thư viện ký hiệu điện

Một sai lầm phổ biến khi học cách tạo thư viện trong CAD 2007 là vẽ tùy hứng mà không tuân theo quy chuẩn. Để bản vẽ có giá trị pháp lý và dễ đọc cho đơn vị thi công, bạn cần bám sát các tiêu chuẩn quốc tế và quốc gia.

• Tiêu chuẩn IEC 60617: Đây là tiêu chuẩn vàng cho các ký hiệu sơ đồ nguyên lý điện trên toàn thế giới.
• Tiêu chuẩn TCVN: Đảm bảo các ký hiệu phù hợp với quy định thiết kế tại Việt Nam.
• Độ dày nét vẽ (Lineweight): Các Block nên được thiết lập nét vẽ rõ ràng, thường là 0.15mm cho nét mảnh và 0.35mm cho nét chính.
• Text Style: Sử dụng các font chữ kỹ thuật không chân như nội dung bản vẽ để tránh lỗi hiển thị khi chuyển file qua máy khác.

“Kinh nghiệm thực tế cho thấy, việc gán thuộc tính Attribute (lệnh ATT) cho Block ngay từ khi tạo thư viện sẽ giúp bạn thống kê số lượng thiết bị chỉ trong 1 cú nhấp chuột bằng lệnh Data Extraction.” – Đội ngũ kỹ thuật Webdien.vn chia sẻ.
